El Consejo de Ministros del pasado día 12 autorizó la celebración del contrato para el desarrollo, integración y calificación de una espoleta correctora de trayectoria para proyectil de alcance extendido de 155 mm. por valor de 16,7 millones de euros.
Según recuerda la referencia del citado Consejo de Ministros, las Fuerzas Armadas necesitan un medio eficiente para ser empleado en las ocasiones en las que la dispersión de la munición deba ser reducida, con el fin de reducir los daños colaterales. Al emplear munición de alcance extendido se produce un incremento de la dispersión que limita su uso cuando existen tropas propias cerca, los daños colaterales son inasumibles o los objetivos a batir están comprendidos dentro de dimensiones reducidas.
El aumento de alcance y precisión buscan la superioridad de los medios de fuego indirecto para permitir a la Fuerza 2035 convertirse en una Fuerza de Ventaja y apoya la evolución de las capacidades militares recogidas en el Objetivo de Fuerza Conjunta (OFC). Este contrato, por importe de 16.770.709,08 €, tendrá vigencia hasta el 31 de octubre de 2027.
Necesidades del Ejército de Tierra
Como hemos analizado en diferentes ocasiones, el Ejército de Tierra está potenciando su artillería de largo alcance, con la introducción de los proyectiles de alcance extendido de Expal (ahora Rheinmetall Expal Munitions), y la precisión, con la lenta llegada de proyectiles guiados como los Excalibur.
Otra manera de incrementar la precisión de los proyectiles de artillería es dotarlos con espoletas correctoras de trayectoria como las ya conocidas PGK (Precision Guidance Kit) de Orbital ATK, adquirida por ejemplo por Países Bajos.
Recordemos que los primeros pasos en este sentido se dieron en 2015 anunciándose en la conferencia “Sistemas de Artillería-Municiones: Mayor alcance, eficacia y precisión”, que tuvo lugar en el marco de la feria HOMSEC. Se anunció entonces que se había comenzado el proceso de evaluación de sistemas de espoletas de guiado de tipo PGK para mejorar la precisión de los actuales proyectiles de 155 mm.
Igualmente se anunció el comienzo de las conversaciones tanto con Raytheon, como con el Departamento de Defensa estadounidense para la adquisición del proyectil de alta precisión Excalibur y se habían iniciado los estudios para su integración de dicho proyectil en los obuses 155/52 (v07, v07.20 y SIAC). Recordar que por entonces se adquirieron a General Dynamics Santa Bárbara Sistemas de cuatro cañones de 155 mm. instrumentalizados tenía por objetivo la realización de las pruebas con las nuevas municiones de alcance extendido.
Colaboración entre Rheinmetall Expal Munitions y Escribano
Sin embargo, el destinatario de este programa hay que buscarlo en el anuncio del pasado mes de noviembre cuando Expal (ahora Rheinmetall Expal Munitions) y Escribano Mechanical & Engineering anunciaron un acuerdo para integrar un sistema de guiado en el proyectil de 155 mm. y alcance extendido. Ambas empresas firmaron un acuerdo para el desarrollo e integración de una espoleta guiada de la primera en el proyectil de alcance extendido 155ER (por Extended Range) de la segunda.
Así lo daba a conocer el Ejército de Tierra al actuar como anfitrión de la firma que tuvo lugar en el Mando de Apoyo Logístico. Según destacaba el Ejército de Tierra, “este acuerdo se enmarca en el modelo I+D+i de la Defensa dirigido por la Dirección General de Armamento y Material para llevar a cabo una estrategia directora de las inversiones del Ministerio de Defensa, estableciendo unos objetivos tecnológicos orientados a satisfacer las necesidades de nuestras Fuerzas Armadas y potencias la base tecnológica de la Defensa en España”.
“Este acuerdo tiene un carácter estratégico para las Fuerzas Armadas y, en particular, para el Ejército de Tierra, al llevarse a efecto entre las dos empresas españolas de referencia en guiado e ignición. Una colaboración que podrá extenderse a otros sistemas que actualmente están en desarrollo, tales como el de munición guiada de morteros o el futuro sistema de lanzacohetes español.
Munición de alcance extendido

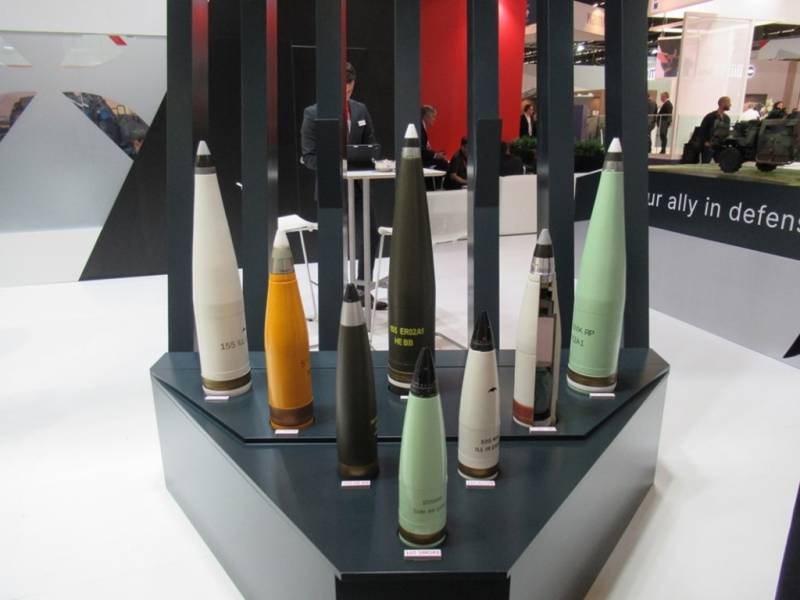

Rheinmetall Expal Munitions dispone en su catálogo de la munición 155 ER-02 A1 de alcance extendido que está disponible además en dos versiones como son de la de culote hueco o Boat Tail (BT) y la que lleva una unidad de tipo Base Bleed (BB). El disparo 155 ER-02 A1, que Expal fabrica y comercializa ya en otros países, es fruto de un programa de I+D iniciado en 1999 por la DGAM para el desarrollo de una munición de 155 de altas prestaciones para el Ejército de Tierra español y para la Armada.
Se trata de una munición que Expal suministra al Ejército de Tierra desde 2018 cuyas características analizábamos en detalle el año pasado con motivo de su uso por primera vez en unos ejercicios del Ejército de Tierra.
El kit de guiado FGK
Ya en 2017 analizábamos en exclusiva los desarrollos de kits de guiado de Escribano como el FGK (Fuze Guidanze Kit) que previsiblemente se instalará en los proyectiles de artillería de Expal como adelantábamos entonces. El kit de guiado permite actualizar y mejorar los cohetes y proyectiles ya en servicio, ya que reduce notablemente el CEP (Error Circular Probable o Circular Error Probability, en inglés) independientemente de la distancia del objetivo. Además, dada su mayor precisión, se reduce el número de disparos requeridos para destruir un objetivo, con lo que el uso de la munición se hace más eficiente.
El FGK ahora comercializado como Alkon se presenta como una espoleta que se adosa a la parte delantera del cohete o proyectil de artillería, usando para ello las roscas estandarizadas. Esta nueva espoleta cuenta con superficies de control o aletas accionadas por pequeños motores eléctricos.
.jpg)

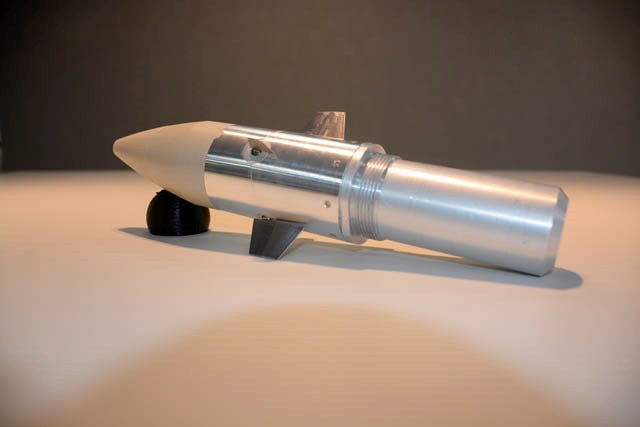

Espoleta FGK de Escribano (autor)
En caso de que durante el vuelo el kit falle o que la señal GNSS sea perturbada mediante técnicas de jamming, el sistema se sitúa en una posición neutra de tal manera que el cohete realiza una trayectoria similar a la que haría sin el sistema de guiado. El kit es compatible con el sistema GPS estadounidense, con el GLONASS ruso, con el Galileo europeo y con el BeiDou chino, lo que permitirá ofrecer un producto global al mayor número de posibles compradores.
El FGK también está disponible para proyectiles de artillería de 155 mm. compartiendo la mayoría de características con la versión para cohete. Sin embargo el disparo de uno de estos proyectiles genera aceleraciones mayores, del orden de 12.000 Gs en comparación con las 60 Gs del proyectil cohete. Se espera que la precisión de este kit sea tal que un proyectil de alcance extendido y culote rebajado con 40 km. de alcance puede limitar su punto de impacto en un radio de 20 m. en torno al objetivo
Escribano ha diseñado una Unidad de Control en Tierra o GCU (por Ground Command Unit) que permite planificar la misión y proporciona diferentes soluciones para batir el objetivo. Esta facilita el uso del sistema en condiciones atmosféricas adversas y es de fácil uso al ser muy interactiva. (José Mª Navarro García)
